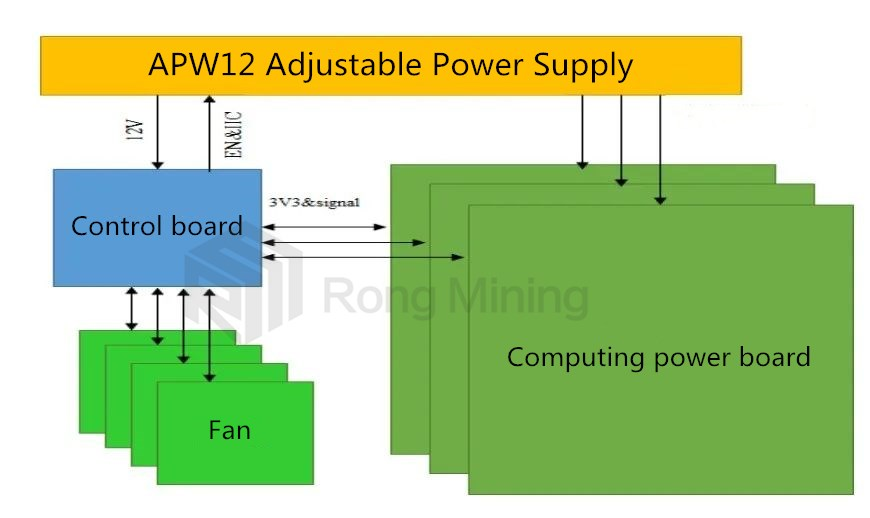

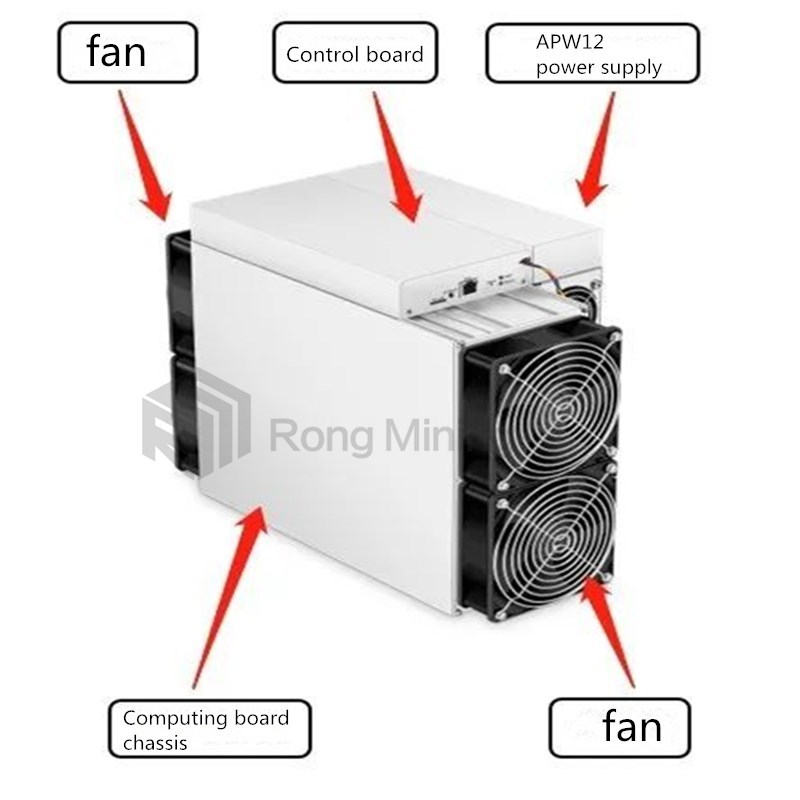

Ciao a tutti!  Sono ingegnere Wang di Rongminer.  Innanzitutto, lasciatemi presentare l'architettura generale di Antminer S19 Pro.  L'S19 Pro è principalmente composto da 3 schede di calcolo, 1 scheda di controllo, alimentatore APW12 e 4 ventole di raffreddamento, come mostrato nella figura seguente:

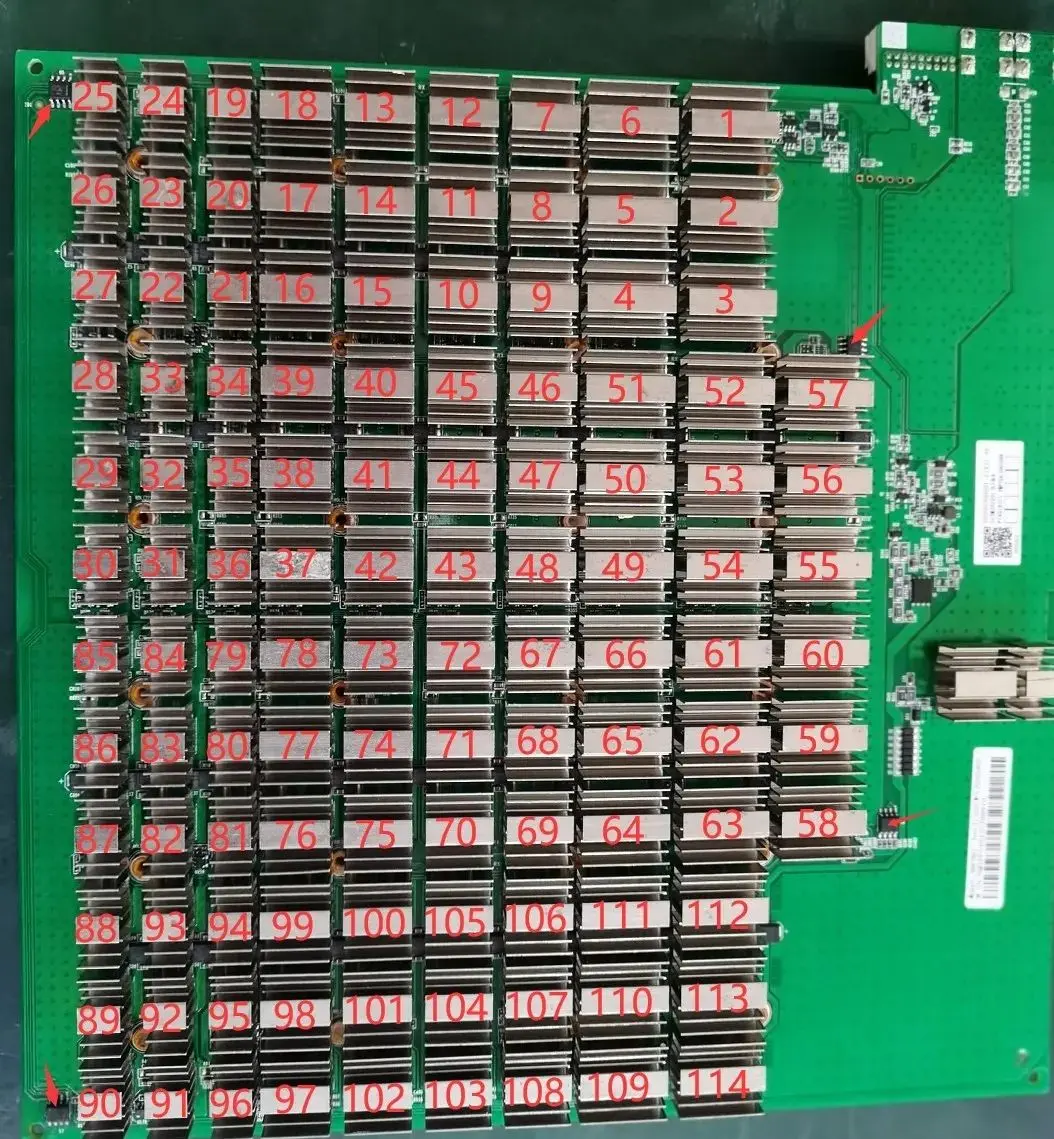

Successivamente, diamo un'occhiata alla struttura di lavoro della scheda informatica interna di S19 Pro

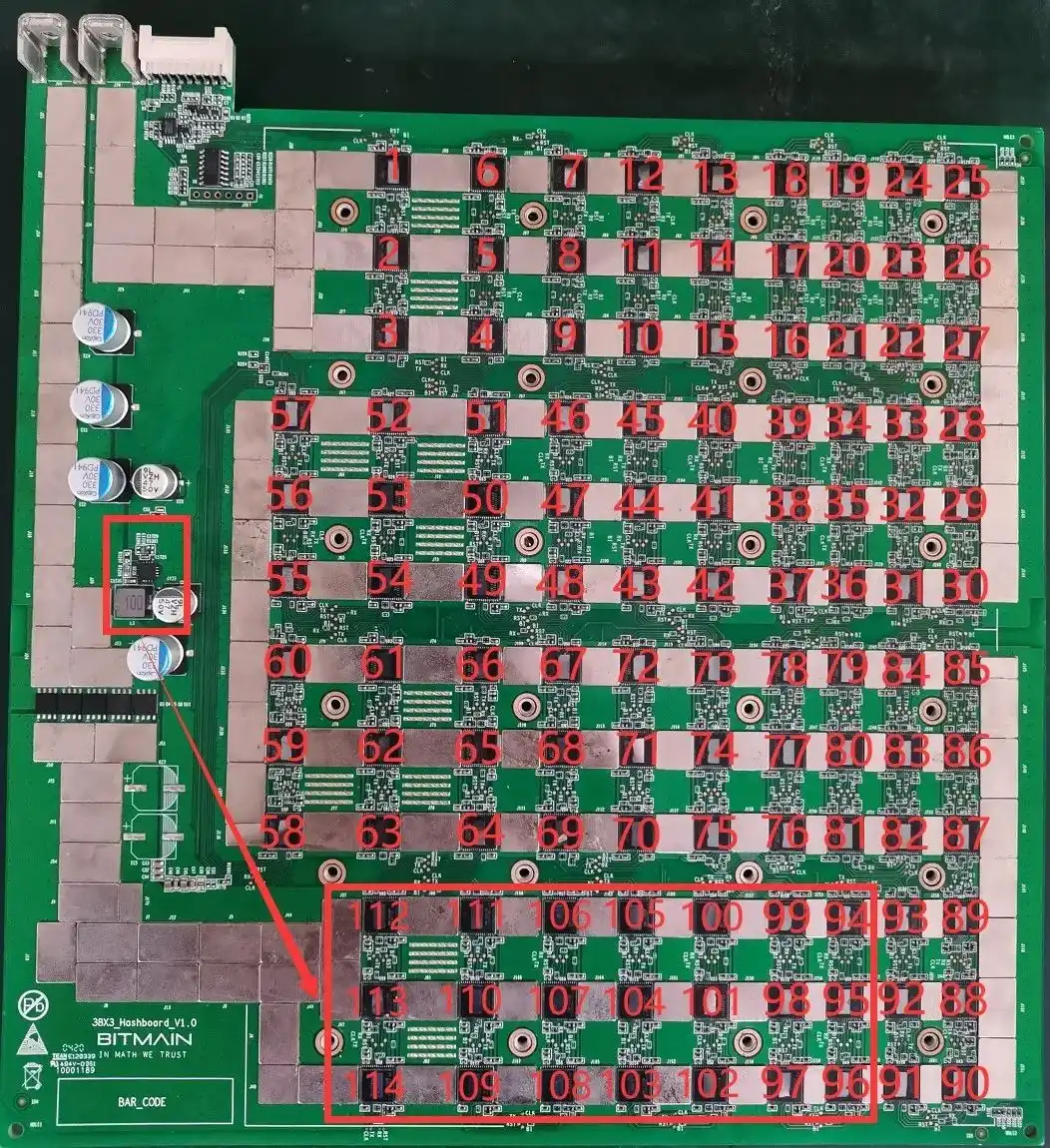

1. La scheda di computing di Antminer S19 è composta da 114 chip, divisi in 38 gruppi (domini), ciascuno composto da 3 IC;  La tensione operativa del chip S19 Pro è 0,32 V;  I gruppi 38 °, 37 °, 36 °, 35 °, 34 °, 33 ° e 32 ° (un totale di 7 gruppi) sono alimentati con l'uscita di 20 V dal circuito di boost Q9 per produrre 1,8 V al LDO e il 31 ° a 1 ° gruppo sono alimentati da VDD 12.6V attraverso l'LDO per fornire 1.8V.  La tensione diminuisce di 0,32 V per ciascun dominio all'indietro.

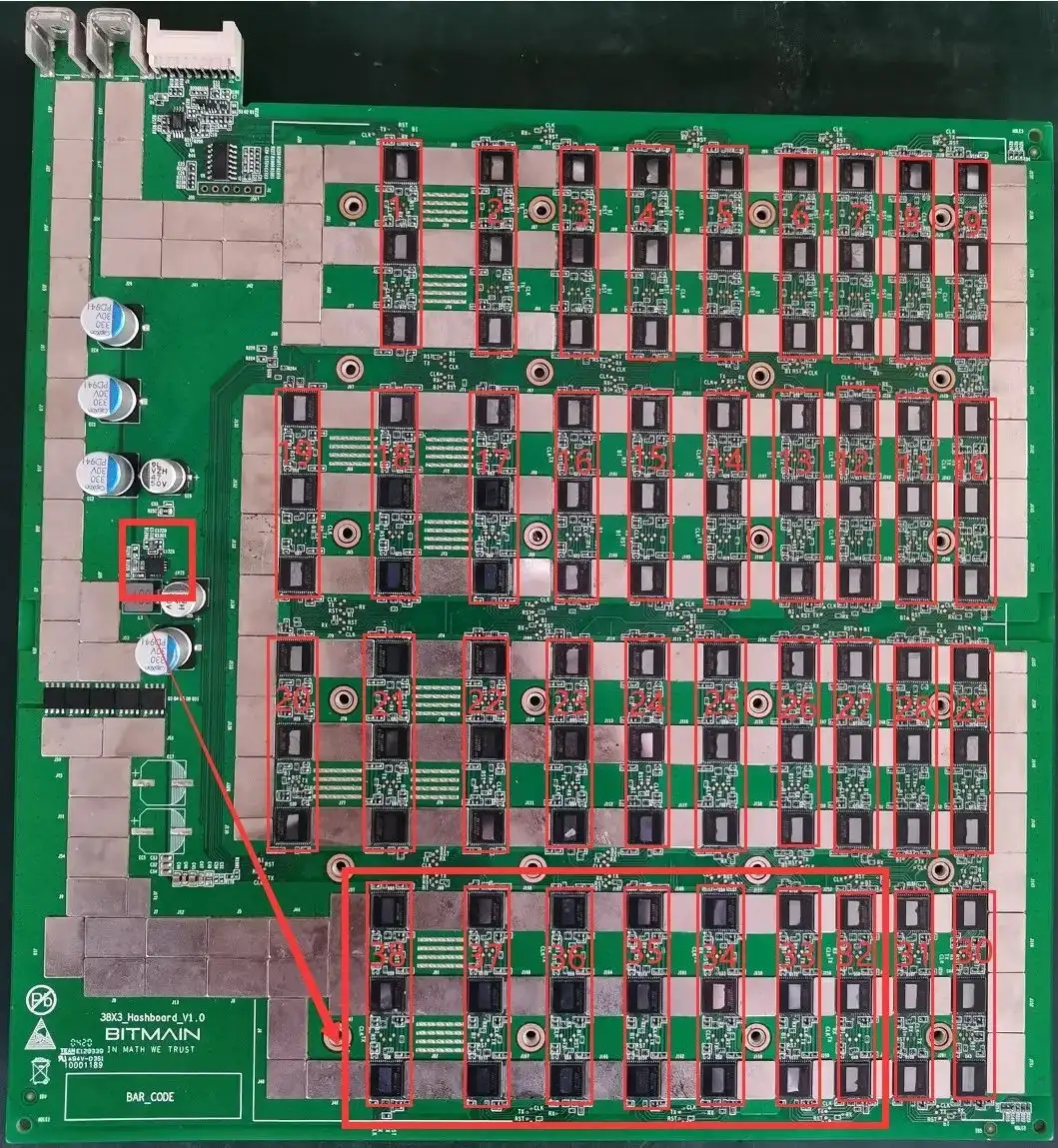

2. Tutti gli 0,8 V sono forniti dall'output locale 1.8V tramite LDO, come mostrato nella figura seguente:

In effetti, dopo il test, l'antminer S19 Pro si comporta molto bene in termini di rapporto di consumo di energia, stabilità e altre condizioni operative nelle condizioni ambientali ufficialmente raccomandate.  Se la scheda informatica non funziona male, i fenomeni più comuni includono il reporting 0, i numeri di segnalazione e la bassa potenza di calcolo.  In queste situazioni, possiamo gestirli in questo modo——

(1). Quando il display LCD dell'attesa di prova mostra "ASIC NG: (0)", misurare prima la tensione totale del dominio e il circuito di boost 20V, quindi utilizzare una sonda a circuito di corto circuito per cortocircuitare il punto di test RO e il punto di test 1v8 tra il primo e il secondo chip, e quindi eseguire il programma di ricerca del chip.  Guardando il registro delle porte seriali, se si trovano ancora 0 chip in questo momento, sarà una delle seguenti situazioni:

UN. Utilizzare un multimetro per misurare se la tensione nei punti di test 1v8 e 0v8 è 1,8 V e 0,8 V.  In caso contrario, può essere un'anomalia nei circuiti LDO da 1,8 V e 0,8 V di questo dominio, o i due chip ASIC in questo dominio non sono saldati correttamente.  La maggior parte di essi è causata da cortocircuiti nei condensatori del filtro patch da 0,8 V e 1,8 V (misurare i valori di resistenza dei condensatori del filtro patch sulla parte anteriore e posteriore del PCBA);

B. Controlla se i circuiti di U2 e U3 e U4 sono anormali, come la saldatura virtuale di resistenza, ecc.;

C. Misura la resistenza di R232 o R233 con un multimetro per vedere se si trova entro 1 ohm e la lettura non salta.  In caso contrario, sostituire questi due resistori;

D. -controllo Se ci sono pin sul primo chip che non sono stati saldati correttamente (è stato scoperto durante la manutenzione che vi è latta sui perni se visti da un lato, ma quando il chip è stato rimosso, è stato scoperto che i perni non erano affatto saldati.

(2). Se un chip può essere trovato nel passaggio 1, significa che il primo chip e il circuito precedente sono entrambi buoni.  Utilizzare un metodo simile per risolvere i chip successivi.  Ad esempio, corto circuito il punto di prova 1v8 e il punto di test RO tra il 38 ° e il 39 ° chips.  Se il registro è in grado di trovare i 38 chip, non ci sono problemi con i primi 38 chip;  Se si trovano ancora 0 chip, controlla prima se 1v8 è normale.  Se è normale, i chip dopo 38 hanno problemi.  Continua a utilizzare la ricerca binaria fino a trovare il chip problematico.  Supponendo che ci sia un problema con l'ennesima chip, quando 1v8 e RO tra i chip N-1 e l'ennesima sono cortocircuiti, si possono trovare i chip N-1.  Tuttavia, quando i chip 1v8 e RO tra l'ennesimo e N+1 sono cortocircuiti, non è possibile trovare l'intero chip.

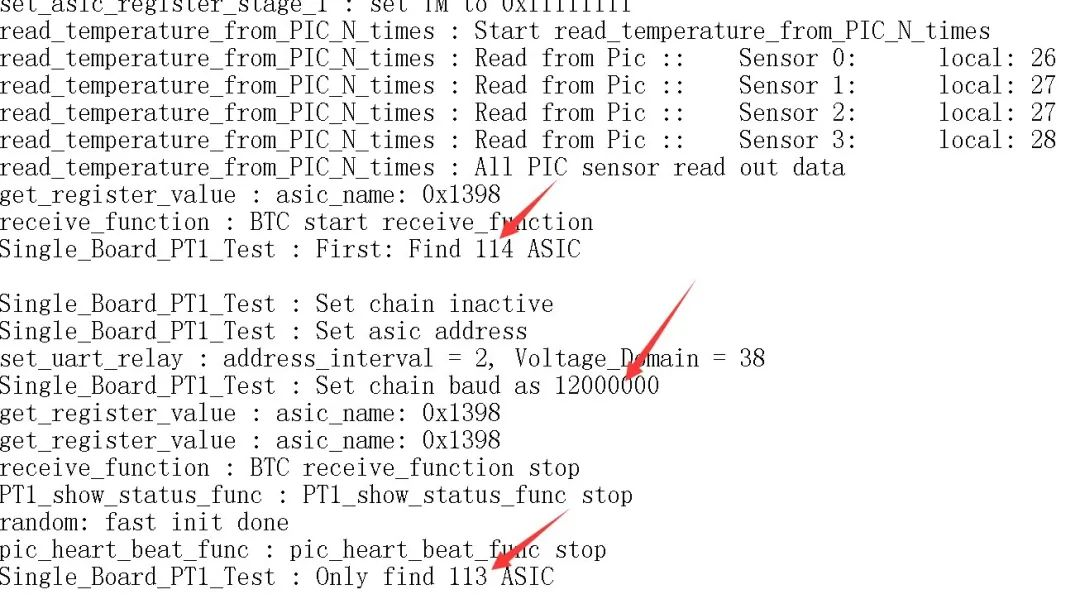

(3). Quando il LCD del dispositivo di test visualizza "ASIC 113: (Rapporto 113)", indica che la scheda operativa è in grado di rilevare 114 chip a 115200 baud rate, ma solo 113 chip sono stati trovati a 12 m di baud tasso  Metodo di riparazione: utilizzando il metodo binario, corto circuito Il punto di prova 1v8 e il punto di test RO tra il 38 ° e il 39 ° chips attraverso una sonda a corto circuito.  Se il registro è in grado di trovare i 38 chip, i primi 38 chip vanno bene;  Se ci sono 47 cortocircuiti e i report di registro 46, significa che il 47 ° chip non può essere rilevato e non vi è alcun problema con l'ispezione dell'aspetto.  In generale, è sufficiente sostituire il 47 ° chip.

(4). Quando si testano il display LCD del dispositivo "Asic Ng: (X, segnalazione fissa di un determinato chip)", ci sono due situazioni:

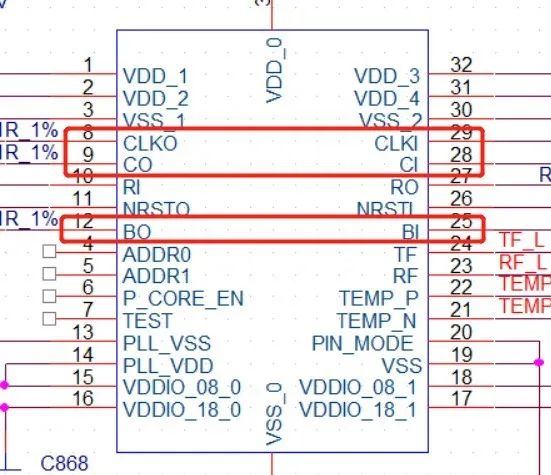

UN. Il primo scenario;  Il tempo di test è sostanzialmente lo stesso di una scheda OK (di solito il valore di X non cambia ogni volta che viene testato) (il tempo di test si riferisce al tempo dalla pressione del pulsante di prova di avvio al LCD che visualizza il risultato "asic ng: (x)").  Questa situazione è molto probabilmente causata dalla saldatura anormale della parte anteriore e posteriore CLK, CI e BO dei resistori del chip XTH, quindi è importante concentrarsi su questi 6 resistori.  La bassa probabilità è dovuta alla saldatura anormale dei seguenti pin nei chip X-1, X e X+1:

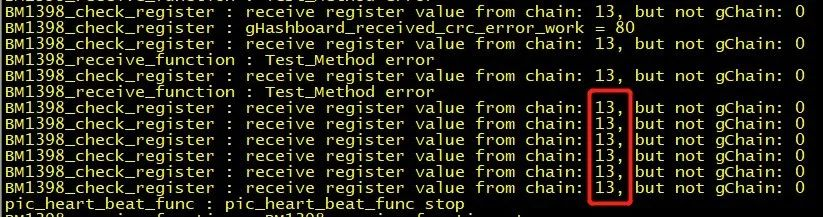

(B). Il secondo scenario;  Il tempo di test è quasi il doppio di quello della scheda OK (a volte il valore x può cambiare durante ogni test e talvolta x = 0);  In questo momento, il registro di solito contiene le seguenti informazioni (il numero rosso potrebbe non essere necessariamente 13, a seconda della presa il cablaggio a cui è collegato);  Durante i test, si presume che le tensioni di dominio di quasi tutti i domini davanti alla posizione anormale siano inferiori a 0,3 V e che le tensioni di dominio del dominio posteriore siano quasi tutte superiori a 0,34 V.  Questa situazione è causata dal fatto che il chip non sia saldato correttamente, di solito 1,8 V, 0,8 V, RXT, CLK non sono saldati correttamente.  Suggerisci di misurare direttamente la tensione del dominio per individuare dove si sta verificando il problema.  I metodi di cortocircuito 1v8 e RO utilizzati nel passaggio 1 possono anche individuare la posizione dell'anomalia.

(C). Al momento, la maggior parte dell'esperienza di manutenzione ha trovato micro cortometraggi (cento ohm di 0-seveli) tra i segnali, che sono causati dalla bassa resistenza dei perni del chip.  Puoi prima usare una pistola ad aria calda per saldare e vedere se va bene.

(5). Se la potenza di elaborazione di una singola scheda è bassa, ecco un metodo conveniente e rapido per individuarla e ripararla, ovvero accedere all'IP tramite software PUTTY per osservare se la tensione di lavoro del dominio e il ritorno nonce di questa scheda sono normali e ripararlo in base alle informazioni di log di Putty.

L'operazione specifica è la seguente:

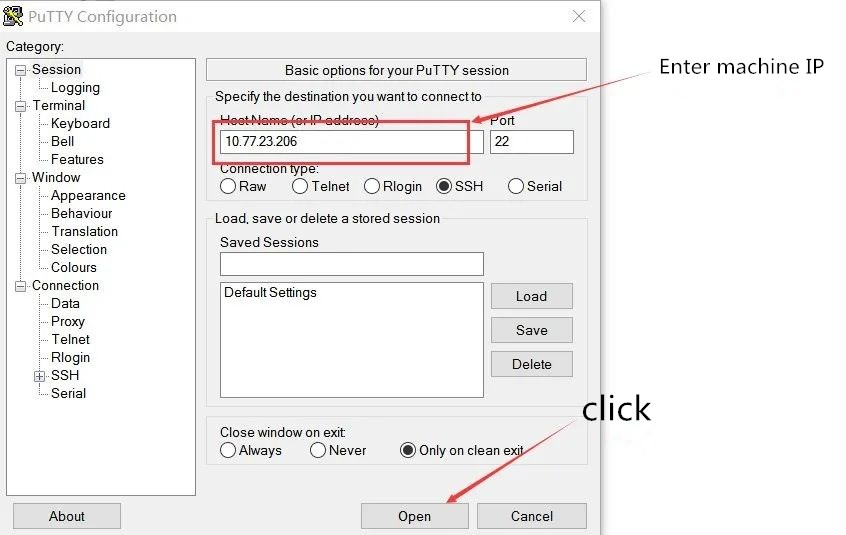

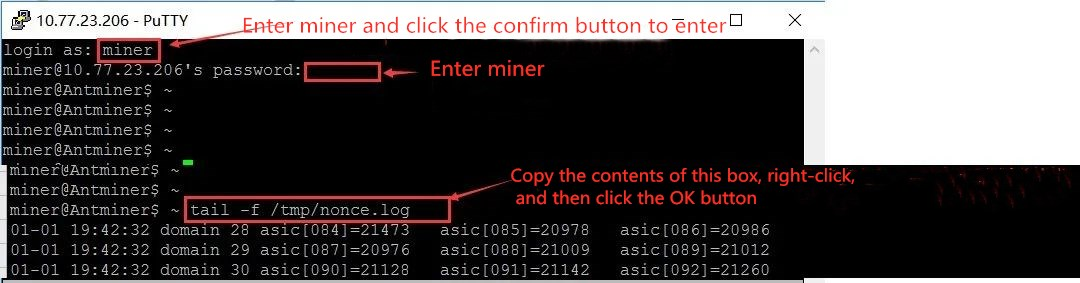

(1). Apri l'indirizzo IP della macchina con problemi di input e fai clic su Apri

(2). Immettendo il nome utente, la password e il comando di test, è possibile vedere lo stato del dominio di restituzione e tensione nonce.  Se ci sono condizioni anormali nella tensione di nonce e di dominio, è possibile misurare e riparare in base al chip anormale stampato.

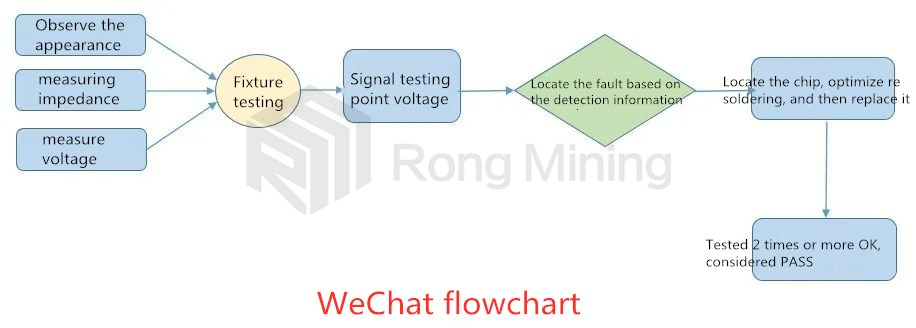

Infine, vorrei condividere con te un processo di riparazione, sperando di fornire aiuto per tutti quando si riparano le macchine minerarie:

Quanto sopra è il metodo di analisi e elaborazione della qualità del mio ingegnere per la macchina S19.  Se hai domande, puoi consultarci
